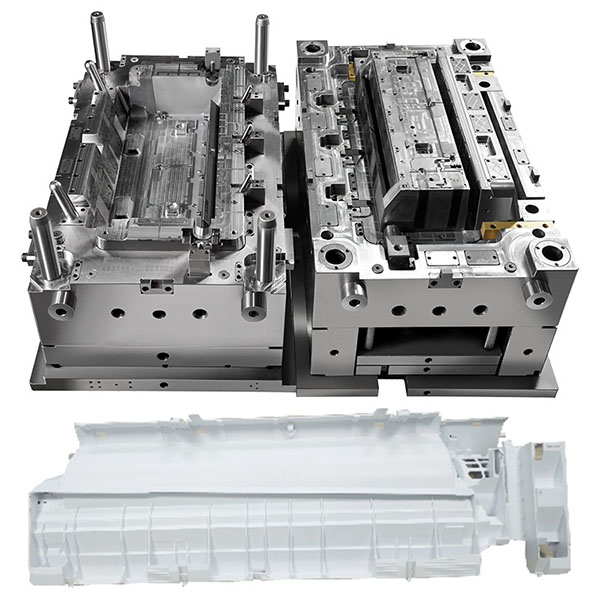

Конструкция средней рамы кондиционера, изготовленная методом литья под давлением

Формы для литья под давлением средней части корпуса кондиционера отличаются высокой точностью размеров, подгонкой деталей, жесткостью конструкции и качеством поверхности, подходят для различных инженерных пластиков и требований к текстуре поверхности и широко используются в производстве бытовых и коммерческих кондиционеров и их компонентов.

Типичные области применения:

1. средние рамы, опорные рамы и промежуточные перегородки для внутренних или наружных блоков.
2. Монтажные основания и фиксирующие конструкции для печатных плат и блоков управления.
3. Фиксирующие и направляющие конструкции для вентиляторов, воздуховодов, фильтров и выходных компонентов.
4. комбинированные функциональные детали, объединяющие защелки, положения штифтов и места вставки для уменьшения вторичной сборки.

Конструкция и особенности дизайна пресс-формы:

1. конфигурация и расположение полостей: выбирайте конструкции с одной или несколькими полостями в зависимости от размера детали и целевого объема производства; для симметричных по левой и правой сторонам или многовариантных деталей рассмотрите возможность использования сопряженных форм или сменных сердечников.
2. Система литников: отдавайте предпочтение горячим или холодным литникам в зависимости от требований к материалу и внешнему виду; используйте микролитники или клапанные литники в тонкостенных или критичных с точки зрения внешнего вида областях, чтобы минимизировать следы от литников.
3. Контуры охлаждения и контроль температуры: эквивалентные контуры охлаждения и локализованные конструкции нагрева/контроля температуры могут значительно уменьшить коробление и отклонение размеров, а также сократить время цикла.
4. Обработка полости и базовых поверхностей: требуется точная обработка и стабильное позиционирование базовых поверхностей для сборки и установочных отверстий; при необходимости нанесите твердое хромирование или зеркальную отделку для повышения износостойкости и качества поверхности.
5. Механизмы выталкивания и боковые механизмы: разработайте боковые выталкиватели, ползунки или составные механизмы выталкивания для защелок, внутренних выступов или мест установки вставки, чтобы защитить тонкие ребра и мелкие детали от повреждения или деформации.
6. Контроль напряжений и баланс потока: уменьшите концентрацию напряжений, вызванных потоком, и неравномерную усадку за счет правильного расположения ребер, переходов толщины стенок, фасок и расположения позиций обрезки.

общие материалы и рекомендации по выбору материалов:

1. обычные инженерные пластики: ABS, PC, ABS, PC, PPE, PA (с армированием стекловолокном) и TPE (для эластичных контактов или уплотнений).
2. Функциональные требования: для деталей, расположенных вблизи электрических компонентов или требующих огнестойкости, отдавайте предпочтение материалам, соответствующим стандарту UL94 или соответствующим классам огнестойкости; для длительного воздействия или высокотемпературных сред рассмотрите возможность использования термостойких и антижелтеющих составов.
3. факторы, влияющие на выбор материала: механическая прочность, усталостная прочность, стабильность размеров, термостойкость и атмосферостойкость, обрабатываемость поверхности и стоимость.

Процесс литья под давлением и производственный поток:

1. пробное литье и проверка параметров: первоначальное пробное литье должно подтвердить схемы заполнения, профили удерживающего давления, эффективность охлаждения и поведение при деформации; при необходимости оптимизируйте конструкцию с помощью анализа Moldflow (Moldflow).
2. Фиксация процесса: подтвердите скорость впрыска, время/давление удержания, температуру формы и время охлаждения, а также создайте спецификации процесса (SOP) и контрольные диаграммы.
3. Массовое производство и онлайн-контроль: используйте SPC, онлайн-проверку внешнего вида и отбор проб ключевых размеров для обеспечения стабильности, а также установите процедуры оповещения и остановки линии в случае аномалий.
4. послеобработка и подготовка к сборке: выполните удаление заусенцев, вставку узлов, вставку штифтов или термозапрессовку, а также проведите проверку функциональности и соответствия перед сборкой.
