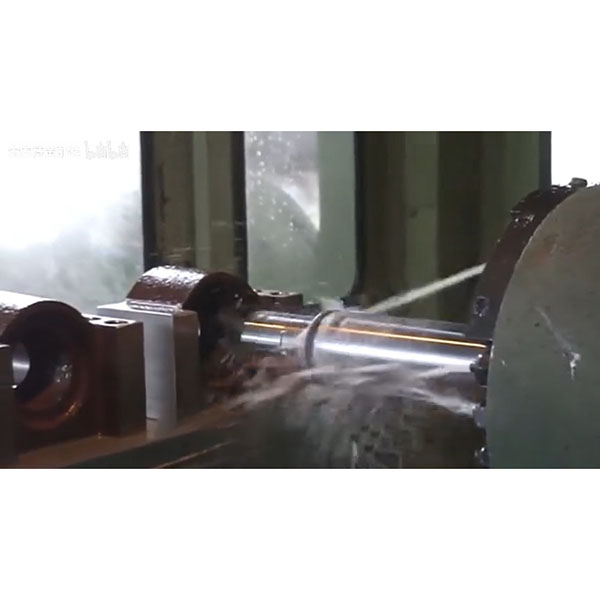

Услуги по растачиванию с ЧПУ для получения отверстий большого диаметра с высокой точностью

Расточка с ЧПУ в основном используется для повышения точности диаметра отверстия, улучшения соосности и точности позиционирования, увеличения округлости и качества поверхности, а также для выполнения геометрической коррекции в условиях большого диаметра или глубоких отверстий. По сравнению с простым сверлением или развертыванием, расточка предлагает большие преимущества для больших отверстий, высоких требований к геометрической точности и большей глубины.

Применимые детали и типичные сценарии для растачивания с ЧПУ:

1. Крупные корпуса: например, коробки передач, станины станков, корпуса компрессоров, корпуса насосов, корпуса клапанов.
2. Двигатели и силовые компоненты: блоки цилиндров, отверстия подшипниковых гнезд, отверстия подшипников коленчатого вала.
3. Гидравлические и пневматические системы: гидравлические цилиндры, клапанные блоки, системы отверстий распределителя.
4. Формы и приспособления: отверстия направляющих столбов основания формы, установочные отверстия, высокоточные отверстия для вставок.
5. Отверстия с высокой точностью посадки: подшипниковые гнезда, втулки с прессовой/зазорной посадкой, отверстия для установочных штифтов.
6. Отверстия, требующие последующего хонингования или прессовой посадки втулки: используются в качестве предварительной геометрической обработки.

Оборудование и конфигурации обработки:

1. Горизонтально-расточной станок (HBM): подходит для больших заготовок и многосторонней обработки отверстий.
2. Обрабатывающие центры (вертикальные/горизонтальные): в сочетании с регулируемыми расточными головками для тонкой расточки и комплексной обработки поверхностей.
3. Специализированные расточные станки с ЧПУ: для высокостабильных глубоких отверстий или систем отверстий с высокой соосностью.
4. Токарно-фрезерные центры: используют эксцентричные расточные инструменты или приводные револьверные головки для коррекции отверстий и обработки окружающих элементов за одну установку.

Системы инструментов и зажима:

1. Инструменты для чернового растачивания: высокая структурная жесткость, используются для удаления больших припусков.
2. Головки для тонкой расточки: механизмы радиальной регулировки с микрометровой точностью для точного калибрования.
3. Регулируемые сбалансированные расточные головки: уменьшают эксцентрические вибрации за счет противовесов или автоматической регулировки.
4. Демпфированные (антивибрационные) расточные балки: для обработки с большим вылетом (глубокие отверстия) с целью уменьшения вибрации и отклонения размеров.
5. Комбинированные расточные инструменты: интегрированная обработка для многоступенчатых отверстий, ступенчатых отверстий и фасок.
6. Материалы пластин: карбид с покрытием (TiAlN, AlTiN, CVD-покрытия), CBN (для закаленных сталей), PCD (для Al-Si сплавов).
7. Зажимное оборудование: прецизионные патроны, гидравлические/термоусадочные держатели, модульные системы держателей для обеспечения низкого биения и стабильности.

Референсный технологический процесс для растачивания с ЧПУ:

1. Проверка чертежа: подтверждение допуска отверстия, геометрических требований (соосность, положение, округлость, перпендикулярность), последующих процессов (развертывание/втулка/хонингование).
2. Установление базовых точек: планирование базовых точек зажима и последовательности обработки; первые базовые точки станка (плоскости, отверстия), которые влияют на последующее позиционирование.
3. Предварительная обработка: сверление или оставление разумного припуска на литых/кованых заготовках, обычно общий припуск составляет от 0,3 до 1,5 мм в зависимости от диаметра отверстия.
4. Черновая расточка: удалите припуск послойно, контролируйте глубину резания и подачу, чтобы избежать концентрации тепла и разрыва стенок.
5. Получистовое растачивание (опционально): доведение отверстия до окончательного размера и стабилизация геометрии для уменьшения погрешностей при чистовом растачивании.
6. Чистовое растачивание: небольшая глубина резания и постоянная подача; использование микрорегулировки инструмента и программной компенсации для достижения окончательного размера.
7. Измерение в процессе: используйте контактные датчики или внешние измерительные приборы (внутренние микрометры, пневматические измерители) для проверки размера и положения; при необходимости применяйте компенсацию инструмента.
8. Вторичные операции (опционально): развертывание, хонингование, полирование, прессовая посадка втулки или нарезание резьбы.
9. Очистка и удаление заусенцев: удалите стружку и заусенцы внутри отверстия, чтобы обеспечить качество посадки.
10. Окончательный контроль и записи: запишите размеры, геометрическую точность и состояние поверхности в систему отслеживания качества.

Ключевые параметры процесса растачивания с ЧПУ:

1. Скорость шпинделя: зависит от диаметра отверстия и материала инструмента; для чернового растачивания обычно используются низкие и средние скорости, для чистового растачивания — более высокие для лучшей обработки (например, от сотен до тысяч оборотов в минуту в зависимости от диаметра).
2. Скорость подачи: более высокая для чернового растачивания (например, от 0,1 до 0,3 мм/об), более низкая для чистового растачивания (например, от 0,02 до 0,12 мм/об).
3. Глубина резания за проход: черновая расточка от 0,5 до 2,0 мм; чистая расточка обычно от 0,05 до 0,25 мм за проход.
4. Охлаждение: высоконапорное или направленное охлаждение для удаления стружки и контроля температуры; обеспечьте плавное удаление стружки для алюминия и липких материалов.
5. Контроль биения инструмента: проверьте радиальное биение перед тонкой расточкой (обычное требование ≤0,01 мм, более строгое в соответствии с допуском).
6. Стратегия противовибрационной защиты: уменьшите подачу и глубину для длинных вылетов; используйте демпфированные расточные балки и разумные коэффициенты вылета (обычно вылет ≤6D легче контролировать).

Контроль качества и проверка:

1. Контроль размеров: внутренние микрометры, воздушные измерители и КИМ для отбора проб и окончательной проверки критических отверстий.
2. Геометрический контроль: соосность, округлость, перпендикулярность с использованием тестеров округлости, КИМ или систем измерения вращения.
3. Качество поверхности: измерение Ra/Rz с помощью шероховатости; проверка на наличие следов ожогов, следов от инструмента и вибрационных узоров на стенках отверстий.
4. SPC и регистрация данных: отслеживание тенденций изменения размеров и кривых износа инструмента в массовом производстве для прогнозирования компенсации.
5. Документы прослеживаемости: архивирование партий материалов и термообработки, параметров обработки и отчетов об измерениях.

Сравнение растачивания с ЧПУ с другими процессами изготовления отверстий:

1. Сверление: высокая эффективность при создании отверстий, но ограниченные возможности по коррекции положения и геометрической точности; часто используется перед растачиванием.
2. Расширивание: улучшает размер и поверхность, но имеет слабую способность корректировать положение; обычно используется для чистовой обработки после расточки.
3. Расточка: ориентирована на коррекцию геометрии и высокоточную калибровку; подходит для больших отверстий и высоких требований к геометрической точности.
4. Хонингование: обеспечивает очень низкую шероховатость и незначительную коррекцию геометрии, часто выполняется после растачивания.
5. Бурнирование (упрочнение поверхности отверстия): улучшает упрочнение и чистоту поверхности; требует предварительной стабильной геометрии отверстия.

Примеры применения расточки с ЧПУ в промышленности:

1. Строительная техника и тяжелое оборудование: большие основания, отверстия для выравнивания корпуса и отверстия для подшипников.
2. Энергетика и химическая промышленность: корпуса насосов, корпуса компрессоров, системы отверстий корпусов клапанов.
3. Автомобилестроение и производство двигателей: отверстия для основных подшипников в блоках цилиндров, гнезда подшипников распределительного вала.
4. Аэрокосмическая промышленность: геометрическая коррекция высокоточных конструкционных деталей и отверстий механизмов.
5. Формы и прецизионный инструмент: отверстия направляющих стоек, установочные отверстия и предварительные отверстия для каналов охлаждения.
6. Гидравлические системы: клапанные блоки, отверстия для прохождения масла, предварительные отверстия для многогранных пересекающихся отверстий.
