ЧПУ-обработка алюминиевой керамики для сложных условий эксплуатации

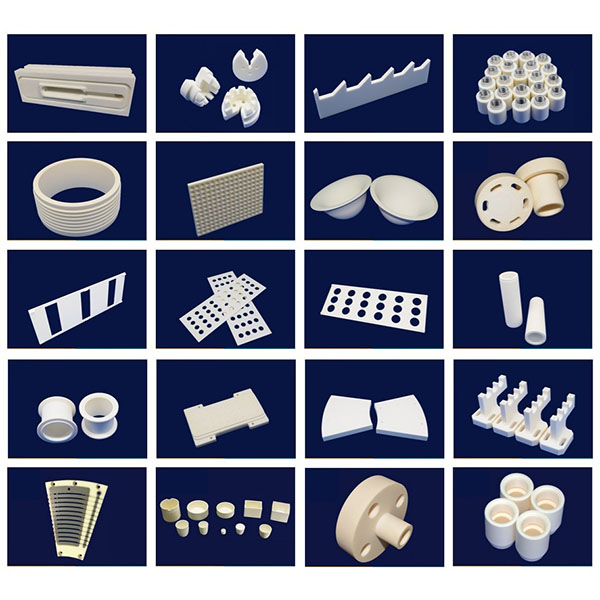

Изделия из алюминиевой керамики, обработанные на станках с ЧПУ, широко используются в таких областях, как электроизоляция, уплотнительные компоненты, износостойкие вкладыши, опоры датчиков, седла клапанов и высокотемпературные конструкционные детали.

Основные преимущества обработки алюминиевой керамики на станках с ЧПУ:

1. Обширный опыт обработки алюминиевого оксида, знание характеристик разрушения материала и удаления стружки, что снижает количество дефектов при обработке.
2. Точный контроль размеров и геометрии, поддержка требований к точности на уровне микрона или выше (в зависимости от геометрии и материала).
3. Алмазные инструменты и процессы сверхточного шлифования/полирования для обеспечения низкой шероховатости и хорошей геометрической формы внутренних отверстий и сопрягаемых поверхностей.
4. Профессиональные решения по закреплению, контролю температуры и вибрации для снижения нагрузки при обработке и риска деформации тонкостенных деталей.
5. Комплексные системы управления качеством и функционального тестирования для проверки прототипов и обеспечения стабильной поставки партий.

Оборудование и инструменты:

1. Станки: высокожесткие токарные станки с ЧПУ, трех- и пятиосевые обрабатывающие центры, внутренние/наружные цилиндрические шлифовальные станки, комбинированные токарно-шлифовальные станки и сверхточные шпиндели для многооперационной обработки наружных профилей, внутренних отверстий, торцевых поверхностей и сложных полостей.
2. Инструменты и расходные материалы: алмазные токарные инструменты, алмазные концевые фрезы, алмазные шлифовальные круги, инструменты из поликристаллического алмаза и инструменты с сверхтвердым покрытием в сочетании с ультратонким абразивом и расходными материалами для полировки; геометрия инструментов и параметры резания/шлифования оптимизированы для различных марок глинозема.
3. Вспомогательные системы: системы контроля температуры и термостатические приспособления, устройства подавления вибрации, охлаждение под сверхвысоким давлением с фильтрацией частиц, онлайн-измерение и автоматизированные системы загрузки/разгрузки для повышения стабильности обработки и однородности партий.

Основные методы обработки для ЧПУ-обработки алюминиевой керамики:

1. Прецизионная токарная обработка и растачивание: установка внешних и внутренних базовых точек, выполнение черновой и получистовой обработки, контроль концентричности и осевых размеров.
2. Алмазное шлифование и хонингование: использование операций черновой, чистовой обработки и хонингования для достижения строгих допусков внутреннего отверстия и низкой шероховатости поверхности, подходящих для подшипниковых посадок и уплотнительных поверхностей.
3. Обработка с помощью ультразвуковых колебаний (USM): применение ультразвуковых колебаний в тонкостенных, тонких или сложных элементах для снижения режущих сил и подавления распространения трещин.
4. Электроэрозионная обработка и микрообработка: точно обрезайте локальные геометрические формы, которые трудно обрабатывать напрямую, такие как сложные внутренние полости, глухие отверстия и установочные пазы.
5. Полировка и химико-механическая полировка (CMP): создание зеркальных поверхностей на уплотняющих и критических сопрягаемых поверхностях для уменьшения трения и минимизации захвата частиц.

Охлаждение, удаление стружки и конструкция зажимных приспособлений:

1. Стратегии охлаждения: используйте контролируемое охлаждение и высокофильтрованные смазочные материалы, а при необходимости сочетайте их с циркуляцией охлаждающей жидкости и зажимами с регулируемой температурой, чтобы избежать локального перегрева, термического напряжения или смещения размеров.
2. Удаление стружки и очистка: оптимизируйте траектории инструмента и каналы для стружки, а также используйте ультразвуковую и высоконапорную очистку, вакуумное удаление стружки и продувку воздухом, чтобы предотвратить попадание частиц в обработанные поверхности и влияние на точность посадки.
3. Решения для крепления: Индивидуальные оправки, концентрические опоры и многоточечные крепежные приспособления с использованием эластичных конструкций для фиксации и распределения напряжений, чтобы уменьшить концентрацию напряжений, вызванных зажимом, и предотвратить деформацию тонкостенных деталей.

Обрабатываемые материалы и типичные области применения:

1. Материалы: различные алюминиевые керамики (Al2O3 разных марок и модифицированные системы), композитные керамики на основе алюминия и керамики с покрытием из алюминия.
2. Типичные области применения: электрические и электронные изоляционные компоненты, керамические втулки и вкладыши, уплотнительные кольца и седла клапанов, износостойкие вкладыши, опорные конструкции датчиков, компоненты насосов и систем управления жидкостями, медицинские и оптические детали и т. д.

Рекомендации по проектированию и заметки по изготовлению:

1. Толщина стенок и соотношение длины к диаметру: избегайте чрезмерно тонких стенок или слишком большого соотношения длины к диаметру. При необходимости сохраняйте зоны зажима или добавляйте ребра жесткости в конструкцию, чтобы улучшить технологичность и прочность конечной детали.
2. Фаски и скругления: предусмотрите соответствующие фаски или скругления на входах отверстий, торцевых поверхностях и сборных кромках, чтобы уменьшить концентрацию напряжений и облегчить прохождение инструмента и сборку.
3. Припуск на обработку и допуски: четко укажите припуски на черновую и чистовую обработку, а также допуски на сборку в чертежах; оставьте запас материала на критических сопрягаемых поверхностях для окончательной шлифовки и пробной сборки.
4. Спекание и отклонения размеров: учитывайте отклонения размеров и остаточные напряжения после спекания оксида алюминия; при необходимости оставляйте зазор для обработки или применяйте стратегии компенсации в процессе.

Точность обработки и качество поверхности:

1. Точность размеров и геометрии: благодаря поэтапной обработке, онлайн-измерению и коррекции можно строго контролировать наружный диаметр, внутренний диаметр, концентричность и параллельность торцевых поверхностей, чтобы обеспечить высокую точность посадки.
2. Шероховатость поверхности: благодаря сочетанию процессов шлифования, хонингования и полирования можно добиться низких значений Ra на внутренних отверстиях и сопрягаемых поверхностях, что улучшает плавность хода и продлевает срок службы.
3. Контроль дефектов: минимизация трещин, сколов и включений за счет оптимизации параметров процесса, поэтапного снятия напряжений и необходимых микроскопических или неразрушающих испытаний (например, оптическая микроскопия, X/CT).
