ЧПУ-обработка керамических гильз цилиндров для обеспечения точности

Благодаря специализированным станкам, алмазным инструментам и отработанным технологиям мы добиваемся точной обработки внутренних отверстий, низких коэффициентов трения и долговечной износостойкости и коррозионной стойкости, адаптированных к высокой твердости и хрупкости керамических материалов, что делает их пригодными для использования в двигателях, насосах, компрессорах и различных условиях эксплуатации с высокими температурами, высоким износом или коррозионными жидкостями.

Оборудование и инструменты:

1. Станки и жесткость: Оснащенные высокожесткими трехкоординатными и пятикоординатными фрезерными станками с ЧПУ, токарными станками с ЧПУ, прецизионными наружными цилиндрическими шлифовальными станками, шлифовальными станками для внутренних отверстий, хонинговательными станками и специализированным оборудованием для микрообработки, чтобы удовлетворить высокие требования к точности позиционирования отверстий, соосности и цилиндричности.
2. Инструменты и расходные материалы: Используя алмазные инструменты для токарной обработки внутренних отверстий, алмазные концевые фрезы, алмазные шлифовальные круги, инструменты с сверхтвердым покрытием и расходные материалы для тонкой шлифовки, мы оптимизируем геометрию инструментов и параметры резки/шлифования для керамики, чтобы снизить риск сколов, трещин и термических повреждений.
3. Вспомогательное оборудование: высокоточные шпиндели, системы охлаждения и фильтрации частиц под сверхвысоким давлением, устройства подавления вибрации и специальные зажимные приспособления (оправки, втулки, упругие фиксирующие устройства) для обеспечения стабильности обработки и целостности поверхности.

Основные методы обработки для ЧПУ-обработки керамических гильз цилиндров:

1. Прецизионная токарная/фрезерная обработка и внутреннее растачивание: используется для черновой и получистовой обработки отверстий гильз для обеспечения базовых координат детали и концентрического позиционирования.
2. Внутреннее шлифование и хонингование: использование алмазного шлифования и тонкого хонингования для достижения заданных радиальных допусков и низкой шероховатости поверхности.
3. Обработка с помощью ультразвуковых колебаний (USM) и алмазная полировка: снижают режущие силы и подавляют распространение трещин, подходят для тонкостенных или очень хрупких конструкций гильз.
4. Электроэрозионная обработка и микрообработка: используются для локальной формовки и обрезки сложных мест крепления или труднообрабатываемых элементов.
5. Полировка и химико-механическая полировка (CMP): используется для достижения зеркальной гладкости или сверхнизкой шероховатости уплотняющих контактных поверхностей и скользящих посадок, снижения трения и продления срока службы.

Охлаждение, удаление стружки и крепление:

1. Стратегии охлаждения: используйте контролируемое охлаждение и фильтрованные смазочные материалы, чтобы избежать локального повышения температуры, которое может вызвать термическое напряжение и изменение размеров; при необходимости используйте циркуляцию охлаждающей жидкости и крепления с контролем температуры.
2. Удаление стружки и очистка: оптимизируйте траектории инструмента и каналы удаления стружки в сочетании с ультразвуковой и высоконапорной очисткой, продувкой воздухом и вакуумным удалением стружки, чтобы предотвратить попадание частиц в поверхности отверстий и влияние на герметичность и износ.
3. Решения для крепления: Индивидуальные оправки, концентрические крепежные приспособления, гибкие опоры и многоточечные опорные конструкции для обеспечения стабильности и предотвращения деформации тонкостенных деталей во время обработки.

Обрабатываемые материалы и типичные области применения для ЧПУ-обработки керамических гильз цилиндров:

1. Типичные материалы: плотный оксид алюминия (Al2O3), нитрид кремния (Si3N4), карбид кремния (SiC), нитрид алюминия (AlN) и функциональные керамические композитные материалы.

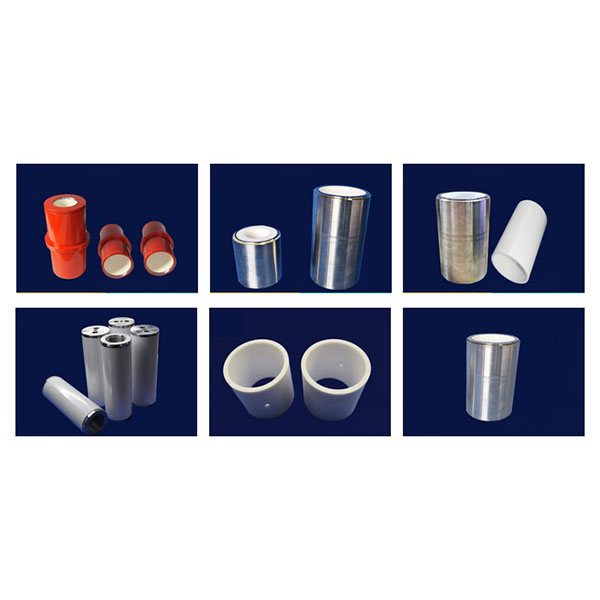

2. Типичные области применения: вкладыши подшипников скольжения, износостойкие и коррозионно-стойкие втулки, гильзы цилиндров для дозирующего и сжимающего оборудования, а также высокоизносостойкие уплотнительные компоненты для полупроводникового или химического оборудования.
