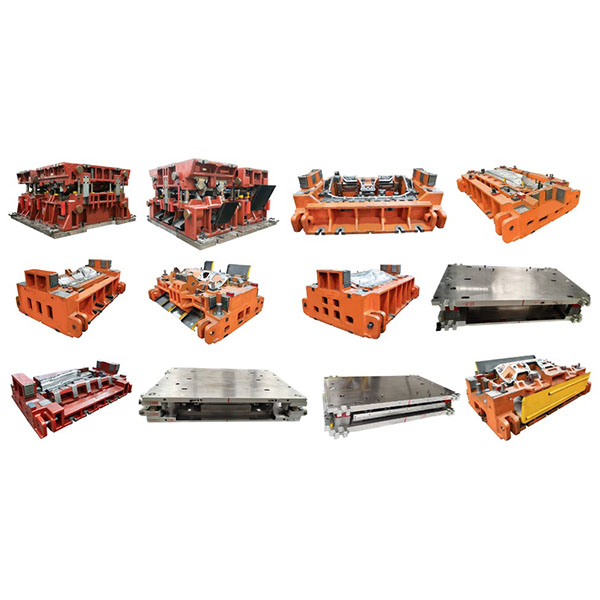

Штамп для холодной штамповки корпусов весов и фланцевых колец

Штамп для холодной штамповки — это специальный инструмент, используемый для вырубки, гибки, формовки и сборки листового металла при комнатной температуре.

Основные характеристики холодных штампов:

1. Высокая эффективность для массового производства: совместимость с высокоскоростными прессами и непрерывными производственными линиями для достижения стабильной высокой производительности и удовлетворения потребностей средне- и крупносерийного производства.
2. Хорошая стабильность размеров: точная конструкция штампа и строгие допуски при обработке обеспечивают стабильные размеры и геометрическую форму деталей, что облегчает последующую сборку.
3. Интеграция нескольких операций: возможность интеграции операций вырубки, гибки, растяжения, снятия фаски, формовки, пробивки и других операций в одной штампе или прогрессивной штампе, что сокращает ручную работу и вторичную обработку.
4. Контролируемая стоимость: низкая себестоимость единицы продукции и высокая степень использования материала делают его подходящим для массового производства; амортизация в течение срока службы штампа снижает общие производственные затраты.
5. Совместимость конструкции и материала: подходит для различных металлов, поддающихся холодной штамповке (таких как холоднокатаная сталь, нержавеющая сталь, медь, алюминиевые сплавы и т. д.), с параметрами штампа и процесса, оптимизированными для различных материалов.

Применимые детали и сценарии применения штампов для холодной штамповки:

1. Автомобильная промышленность: пружинные зажимы, крепежные детали, кронштейны, фиксаторы, экранирующие детали и другие структурные и функциональные компоненты.
2. Электроника и электротехника: держатели батарей, контактные планки, экранирующие крышки, разъемы, небольшие корпуса и рамы.
3. Бытовая техника и потребительские товары: кронштейны для панелей, компоненты дверных петель, декоративные планки и крепежные детали.
4. Металлоизделия и промышленные детали: фланцы, прокладки, соединительные пластины, пружинные пластины и другие детали из тонкого листа, требующие высокой стабильности.
5. Подходит для сценариев, требующих высокой повторяемости, взаимозаменяемости или поставок в больших объемах.

Распространенные типы штампов и конструктивные особенности:

1. Матрица для одной операции (однопозиционная матрица): простая конструкция, подходит для массовой вырубки деталей, требующих одной операции, или для проверки производства небольших партий.
2. Прогрессивная матрица: выполняет несколько операций на одной линии подачи, высокая эффективность, подходит для крупносерийного производства сложных деталей.
3. Комбинированная матрица: выполняет несколько операций одновременно на одной станции, сокращая время цикла, но требует высокой жесткости пресса.
4. Непрерывные штампы и штампы для вытяжки: используются для сложных операций формовки и глубокой вытяжки деталей, требуют надлежащего контроля потока материала и конструкции смазки.

Ключевые моменты в проектировании и изготовлении штампов:

1. Материалы и термообработка: выбирайте высокопрочные стальные штампы и применяйте соответствующую термообработку для достижения износостойкости и вязкости разрушения.
2. Допуски и посадки: строго контролируйте направляющие стойки, втулки, зазоры для вырубки и радиусы режущих кромок, чтобы обеспечить качество резки и срок службы инструмента.
3. Учитывайте поток материала и пружинистость: используйте правильную компоновку заготовки, коэффициенты вытяжки и конструкцию фасок, чтобы уменьшить образование складок, трещин и эффект пружинистости.
4. Решения по смазке и утилизации отходов: разработайте подходящие пути смазки и отверстия для выталкивания/утилизации отходов, чтобы снизить риск прилипания, царапин и замятий материала.
5. Безопасность и доступность для технического обслуживания: предусмотрите место для осмотра и технического обслуживания и спроектируйте быстросменные детали, чтобы облегчить ежедневное техническое обслуживание и продлить срок службы штампа.
