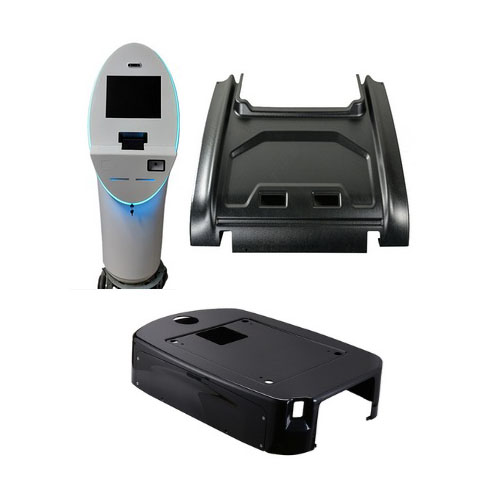

Индивидуальные вакуумные кожухи для тяжелых деталей

Благодаря индивидуальной настройке вакуумных форм и параметров формования можно получить высокоточные корпуса, которые точно соответствуют контурам оборудования, а также обеспечивают баланс между прочностью, теплоотводом, сборкой и внешним видом. Они подходят для промышленного оборудования, приборов, автоматизированного оборудования и шкафов производственных линий.

Применимые материалы и спецификации

1. Обычные материалы: инженерные пластики или высокопрочные термопластичные листы, такие как ABS, HIPS, PET, PVC, PC, PP и т. д.; материалы выбираются в соответствии с требованиями к ударопрочности, огнестойкости, термостойкости или электроизоляции.
2. Толщина листа: обычная толщина варьируется от 0,8 мм до 6 мм или более и может быть настроена в соответствии с требованиями к прочности, жесткости и формовке.
3. Обработка поверхности: поддерживает глянцевую, матовую, текстурированную отделку, окраску, трафаретную печать и ламинирование пленкой для обеспечения защиты и идентификации бренда.
4. Функциональные составы: дополнительные свойства материала, такие как огнестойкость, антистатичность и устойчивость к ультрафиолетовому излучению, для удовлетворения требований безопасности и эксплуатационной среды.

Ключевые моменты процесса формовки для вакуумных корпусов машин

1. Нагрев и размягчение: установите равномерные профили нагрева в соответствии с типом и толщиной материала, чтобы обеспечить равномерную пластификацию и точное воспроизведение деталей.
2. Вакуумная формовка и формовка под давлением: используйте вакуумное всасывание или комбинированный процесс вакуум-давление для повышения точности формовки и предотвращения истончения или образования складок на пленке.
3. Конструкция формы: алюминиевые или стальные формы должны быть спроектированы с охлаждающими каналами, установочными штифтами и вентиляционными пазами в соответствии со сложностью конструкции корпуса, чтобы обеспечить однородность формовки и воспроизведение деталей.
4. Обрезка и вторичная обработка: после формования выполните обрезку с ЧПУ, штамповку, нарезание резьбы, горячую гибку или горячее сгибание, чтобы соответствовать требованиям к интерфейсам сборки и соединениям.
5. Подгонка при сборке: оставьте отверстия для винтов, защелки, направляющие и кабельные каналы, чтобы облегчить интеграцию с металлическими основаниями, электронными компонентами или другими деталями.

Рекомендации по конструкции и дизайну

1. Толщина стенок и ребра: распределите толщину стенок разумно и добавьте ребра жесткости или укрепления для повышения жесткости и виброустойчивости, избегая концентрации напряжений и деформации.
2. Рассеивание тепла и вентиляция: спроектируйте вентиляционные отверстия, решетки для рассеивания тепла или места крепления радиаторов для оборудования с тепловыделяющими компонентами, чтобы обеспечить стабильную работу.
3. Отверстия и расположение интерфейсов: оптимизируйте двери, смотровые окна, вырезы для интерфейсов и места уплотнения в соответствии с эргономическими требованиями и требованиями к проводке, обеспечивая баланс между защитой и удобством обслуживания.
4. Модульная конструкция: разделите корпус на сегменты или модули, чтобы облегчить техническое обслуживание, замену и стандартизированное производство.
5. Поверхность и идентификация: учитывайте расположение и крепление табличек с названиями, значков, кнопок и окон дисплея, чтобы облегчить идентификацию бренда и руководство по эксплуатации.

Преимущества и особенности

1. Низкая стоимость инструментов и быстрое прототипирование: по сравнению с деталями, изготовленными методом литья под давлением, вакуумные формы требуют меньших инвестиций и имеют более короткие сроки изготовления образцов и небольших партий, что подходит для быстрой валидации и итерации.
2. Высокая степень настройки: легко персонализировать в соответствии с формой, цветом и функциональными требованиями оборудования.
3. Легкость и обрабатываемость: материалы легкие и легко поддаются механической обработке (резка, сверление, склеивание), что облегчает сборку и техническое обслуживание на месте.
4. Хорошая обработка поверхности: можно добиться гладкой или текстурированной поверхности, отвечающей как требованиям прочности, так и эстетическим требованиям.
5. Совместимость с другими материалами: может интегрироваться с металлическими рамами, уплотнениями и компонентами для отвода тепла для гибридных сборок, чтобы удовлетворить сложные функциональные потребности.

Типичные сценарии применения вакуумных корпусов для машин

1. Оборудование для промышленной автоматизации: корпуса блоков управления, крышки панелей, корпуса датчиков и т. д.
2. Приборостроение и испытательное оборудование: корпуса портативных приборов, панели испытательного оборудования и смотровые окна.
3. Медицинское оборудование: бесконтактные корпуса, панели оборудования и защитные крышки (материалы выбираются в соответствии с медицинскими стандартами).
4. Пищевое и упаковочное оборудование: крышки корпусов машин, крышки направляющих рельсов и ограждения.
5. Потребительское и коммерческое оборудование: киоски, оборудование для демонстрации и корпуса машин самообслуживания.
