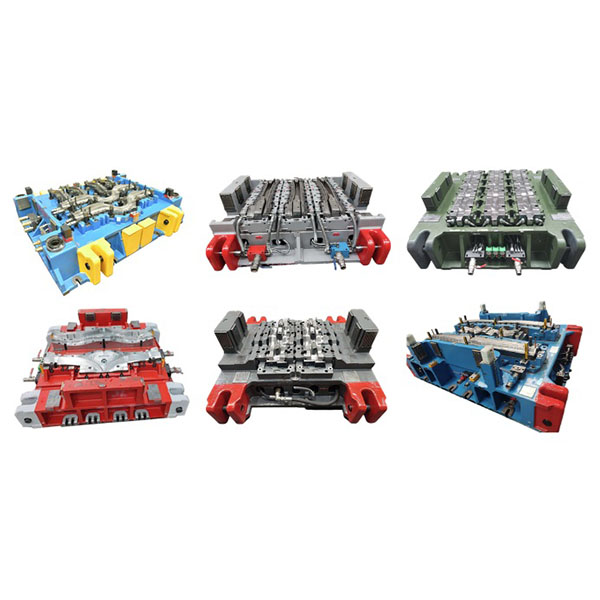

горячее тиснение

проектирование штампов для горячей штамповки и услуги по изготовлению инструментов на заказ

Штамп для горячей штамповки — это специальный штамп, используемый для процесса горячей штамповки (интегрированная горячая формовка и закалка). Он подходит для быстрой формовки и закалки предварительно нагретых или нагретых в штампе высокопрочных сталей или других легированных листов для достижения требуемых механических свойств и точных размеров.

Описание

Штампы для горячего тиснения широко используются в производстве автомобильных конструкционных элементов, деталей безопасности и других компонентов, которые должны обладать высокой прочностью и легким весом.

Основные характеристики штампов для горячей штамповки:

  1. Интегрированная высокотемпературная формовка и закалка: штамп и процесс обеспечивают тесную интеграцию нагрева, формовки и закалки для обеспечения требований к прочности и пластичности детали.
  2. Точные размеры и стабильность: благодаря прецизионным полостям и правильной конструкции системы терморегулирования готовые детали имеют стабильную геометрию, жесткие допуски по форме и положению, а также хорошую взаимозаменяемость.
  3. Высокотемпературная и износостойкая конструкция: выбор жаропрочных и износостойких материалов для штампов и применение подходящих процессов термообработки и обработки поверхности для увеличения срока службы штампов.
  4. Отслеживаемость и стабильность процесса: поддержка записи параметров процесса и онлайн-мониторинга для массового производства, что облегчает отслеживание качества и анализ аномалий.

Применимые материалы и типы деталей для штампов горячей штамповки:

  1. Обычные материалы: стали для горячей штамповки (такие как мартенситные углеродистые стали), некоторые высоколегированные стали и алюминиевые сплавы, адаптированные для данного процесса; конкретные материалы должны выбираться на основе оценки характеристик формовки и закалки.
  2. Типичные детали: несущие и ударные компоненты (стойки B, боковые пороги, поперечины и т. д.), высокопрочные конструкционные детали и компоненты безопасности, требующие высокой прочности и жесткости.

Ключевые моменты проектирования и производства:

  1. Тепловое управление и контроль температуры: штампы должны быть оснащены эффективными системами охлаждения и нагрева, чтобы обеспечить равномерное распределение температуры во время формовки и быстрое закалива
  2. Точность полости и конструкция компенсации: учитывайте тепловое расширение материала и усадку при закалке; разработайте соответствующие модели компенсации полости и прогнозирования размеров.
  3. Механизмы фиксации и зажима: надежная фиксация и зажим предотвращают скольжение, деформацию или появление складок на листе при нагревании, обеспечивая качество формовки.
  4. Обработка поверхности и материала: поверхности штампов должны быть подвергнуты азотированию, нанесению покрытий или другим мерам по защите от износа и прилипания, чтобы уменьшить прилипание и износ материала, а также облегчить очистку и техническое обслуживание.

Контроль качества и проверка пробного производства:

  1. Испытания: во время испытаний первый изделие должно быть проверено на размеры, микроструктуру, твердость, внешний вид и функциональность для подтверждения правильности технологического процесса и конструкции штампа.
  2. Онлайн-мониторинг: рекомендуется контролировать температуру нагрева, скорость формовки, температуру в штампе и параметры охлаждения, а также записывать ключевые данные для отслеживания.
  3. Оптимизация процесса: на основе результатов испытаний скорректируйте стратегии нагрева, последовательность зажима и параметры охлаждающих каналов, чтобы повысить выход и продлить срок службы штампа.
