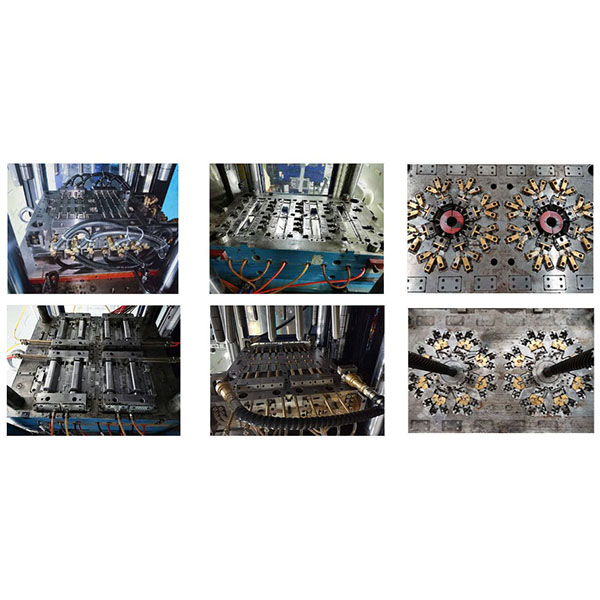

Решения для многогнездных форм для литья под давлением для массового производства

Многогнездная литьевая форма — это тип формы, в которой несколько гнезд расположены в одной форме, что позволяет одновременно производить несколько готовых деталей за один цикл зажима и впрыска.

Типичные сценарии применения:

1. Корпуса бытовой электроники, небольшие разъемы и крепежные детали, требующие поставок в больших объемах.
2. Мелкие детали, зажимы и вставки для автомобильного интерьера, производимые партиями.
3. Пластиковые аксессуары для дома и повседневного использования (такие как вешалки, пряжки и декоративные детали).
4. Одноразовые детали медицинских устройств или мелкие стерилизуемые аксессуары (в зависимости от материала и требований сертификации).
5. Небольшие детали упаковки и потребительских товаров с короткими циклами производства.

Основные формы:

1. Несколько одинаковых полостей: каждая полость имеет одинаковую форму и размер, подходит для массового производства одного типа деталей.
2. Семейная форма: разные полости в одной форме производят несколько разных деталей, подходящих для производства наборов или сопряженных компонентов.
3. Многослойная форма: большее количество полостей достигается за счет наложения верхних и нижних или нескольких слоев полостей, что позволяет сэкономить площадь и увеличить производительность.
4. Форма с несколькими полостями и горячеканальным впрыском: использует систему горячеканального впрыска для равномерной подачи материала, что снижает количество отходов и улучшает баланс заполнения.

Конструктивные особенности и инженерные соображения:

1. Баланс литника и входа: разумно проектируйте компоновку холодного или горячего литника и при необходимости используйте клапанные входы или сбалансированное распределение, чтобы обеспечить равномерное заполнение полостей.
2. Сбалансированные контуры охлаждения: обеспечьте одинаковые пути охлаждения для каждой полости, чтобы избежать деформации или изменения размеров, вызванных разницей температур.
3. Контроль однородности полостей: используйте прецизионную обработку и строгий контроль допусков, чтобы обеспечить однородность размеров и качество поверхности полостей.
4. Жесткость и конструкция формы: основание формы, сердечники и расположение полостей должны обеспечивать равномерное распределение силы при зажиме, чтобы предотвратить деформацию и образование облоя.
5. Соответствие литьевой машины: убедитесь, что объем впрыска, усилие зажима и производительность машины соответствуют требованиям к впрыску и удержанию для одновременного количества полостей.
6. Конструкция вентиляции и выталкивания: правильно расположите вентиляционные канавки, выталкивающие штифты и механизмы выталкивания, чтобы обеспечить полное извлечение детали без повреждения внешнего вида.
7. Техническое обслуживание и ремонтопригодность: конструкция с возможностью замены сердечников, доступом для обслуживания горячеканальной системы и легко очищаемыми конструкциями для снижения долгосрочных затрат на техническое обслуживание.

Преимущества многополостных литьевых форм:

1. Значительно увеличивают производственную мощность и снижают удельную стоимость детали (особенно для мелких деталей с коротким циклом).
2. Улучшение непрерывности поставок для производственных линий, сокращение частоты смены форм и времени простоя.
3. Достижение более стабильного качества продукции при стабильных условиях процесса.

Ограничения и риски многогнездных форм для литья под давлением:

1. Высокая стоимость изготовления пресс-форм, сложная конструкция и длительные циклы разработки и пробного литья.
2. Повышенная сложность поддержания однородности полостей, требующая более строгого контроля процесса и поддержки со стороны анализа потока в пресс-форме.
3. Более высокие требования к мощности литьевой машины, а одна неисправность может повлиять на большое количество деталей.
