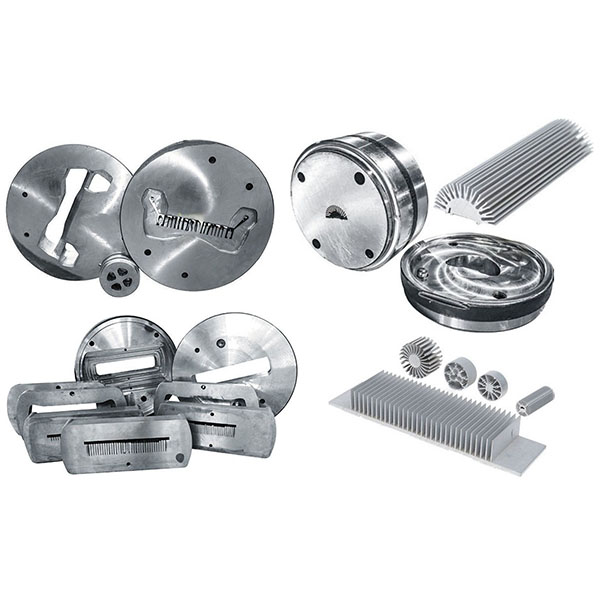

Матрица для экструзии профилей радиаторов для производства тепловых компонентов

Матрица для экструзии профилей радиаторов позволяет стабильно производить профили радиаторов с точными размерами, гладкими поверхностями и отличной теплопроводностью в условиях экструзии с высокой производительностью, что значительно снижает затраты на последующую обработку и наладку сборки.

Технические характеристики:

1. Применимые материалы: алюминий (обычные сплавы, такие как 6061, 6063, 6005 и т. д.) и алюминийсодержащие композитные материалы.
2. Материал и обработка матрицы: как правило, корпуса матриц из инструментальной стали с критическими рабочими поверхностями, подвергнутыми термообработке и упрочнению поверхности (например, азотированию, нанесению покрытия или дробеструйной обработке) для улучшения износостойкости и антиадгезионных свойств.
3. Режим производства: непрерывное экструзионное формование в сочетании с операциями растяжения, охлаждения, тяги и резки, подходящее для автоматизированных или полуавтоматизированных экструзионных производственных линий.
4. Точность и допуски: в зависимости от сложности профиля и характеристик алюминиевого сплава можно достичь высокой повторяемости в контроле размеров поперечного сечения и допусках на посадку; конкретные допуски будут подтверждены на основе чертежей и условий процесса.
5. Срок службы и техническое обслуживание: на срок службы матрицы влияют характеристики трения алюминиевого сплава, объем производства и техническое обслуживание; правильная эксплуатация, очистка и регулярное техническое обслуживание помогают продлить срок службы и обеспечить стабильное производство.

Основные характеристики:

1. Оптимизированные проточные каналы и полости: специально разработаны с учетом характеристик течения и охлаждения расплавленного/твердого алюминия, чтобы уменьшить застой и внутренние напряжения, снижая риск деформации и пористости ребер.
2. Точный контроль поперечного сечения: высокоточная обработка кромок и полостей матрицы обеспечивает геометрическую точность расстояния между ребрами, толщины и общей высоты, улучшая стабильность теплопередачи и посадку при сборке.
3. Высокая износостойкость и антиадгезионные свойства: критические контактные поверхности подвергаются обработке для упрочнения поверхности, что позволяет эффективно уменьшить прилипание алюминия, шероховатость поверхности и преждевременный износ, сокращая время простоя.
4. Модульная конструкция и удобство обслуживания: поддерживает конструкции вставного, сегментированного или сменного модуля для быстрого ремонта ребер, ребер и других изнашиваемых деталей, а также для модификации или модернизации секций.
5. Точная обработка и интеграция: изготовление с использованием высокоточных процессов, таких как ЧПУ и электроэрозионная обработка, в сочетании со строгими рабочими процессами сборки и выравнивания для обеспечения бесшовного соединения с системами экструзии, тяги и охлаждения.
6. Учет производительности и теплоотвода: конструкция матрицы обеспечивает баланс между тепловыми характеристиками и стабильностью производства, оптимизируя расположение каналов охлаждения для увеличения производительности и снижения энергопотребления.

Области применения:

1. Алюминиевые радиаторы и теплообменники, радиаторные сердечники HVAC и ребра теплообменников.
2. Компоненты системы теплового управления для электроники и силового оборудования, такие как профили радиаторов, рамы радиаторов и тепловые рельсы.
3. Компоненты автомобильных систем охлаждения, включая ребра радиаторов с водяным и масляным охлаждением, а также радиаторов HVAC и направляющие профили.
4. Теплоотводящие профили для светодиодных и осветительных приложений, а также тепловые конструкции силовой электроники.
5. Другие производственные сценарии, требующие высокой теплопроводности и строгой геометрической точности профилей радиаторов.
