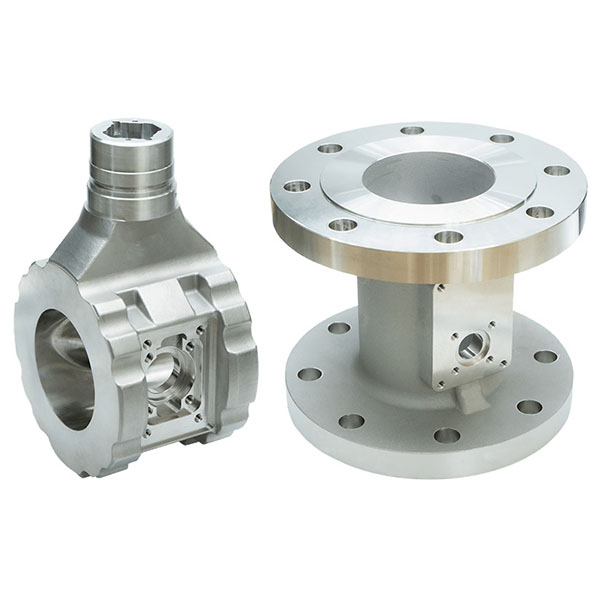

Отливки для вихревых расходомеров для управления промышленными процессами

Отливки вихревых расходомеров подходят для проверки прототипов, мелкосерийного производства и комплексной поставки с последующей прецизионной обработкой.

Основные характеристики отливки вихревого расходомера:

1. Оптимизация внутреннего поля потока: строгий контроль измерительной полости, обтекателя (душительного элемента) и радиальных размеров для обеспечения стабильности и повторяемости вихревого срыва, гарантирующего точность измерения расхода.
2. Отличная термо- и давлениестойкость: толщина стенок и материал рассчитаны в соответствии с условиями эксплуатации, чтобы обеспечить долговременную стабильную работу в условиях пара, высокой температуры или высокого давления.
3. Коррозионная стойкость и износостойкость: возможны варианты из нержавеющей стали, высокопрочного (сфероидального) чугуна, медных сплавов и т. д., а также антикоррозионная обработка поверхности для работы с химическими веществами, морской водой и абразивными средами.
4. Удобство установки и подключения: наличие фланцевых поверхностей, отверстий для установочных штифтов, резьбовых отверстий и уплотнительных канавок для облегчения быстрой установки на месте, уплотнения и подключения приборов.
5. Удобство обработки поверхности и механической обработки: после литья поверхности фланцев можно отфрезеровать до ровного состояния, обработать отверстия, а внутренние полости отполировать до зеркального блеска или отшлифовать, чтобы сократить объем регулировочных работ на месте.
6. Возможность настройки: поддержка настройки на основе чертежей или 3D-моделей заказчика, предлагая коробки для сердечников, конструкции для извлечения сердечников и локальные конструкции ребер жесткости для удовлетворения специальных требований к нагрузке или соединению с трубопроводом.

Материалы и процессы:

Мы поддерживаем различные металлические материалы, включая нержавеющую сталь (304, 316, 316L), высокопрочное (сфероидальное) чугун, серый чугун, медные сплавы и алюминиевые сплавы. Обычные процессы включают литье в песчаные формы, прецизионное (инвестиционное) литье и литье под низким давлением в сочетании с необходимыми термическими обработками (старение, отжиг) и операциями по снятию напряжений для обеспечения стабильности размеров и механических свойств для длительной эксплуатации.

Точность и качество поверхности:

1. Допуски на размеры и геометрию: Допуски на плоскостность фланца, концентричность и положение отверстий могут контролироваться в соответствии с требованиями чертежа; критические измерительные полости и интерфейсы фланцев могут достигать высокой точности.
2. Качество поверхности внутренней полости: низкую шероховатость поверхности можно достичь путем выбора формовочного песка, полировки формы или последующей механической обработки (шлифование, полировка) для уменьшения турбулентных помех и погрешности измерения.
3. Обработка уплотняющих поверхностей: Уплотняющие поверхности фланцев могут быть изготовлены в виде RTJ, плоских или приподнятых поверхностей с различными требованиями к точности обработки и шероховатости для поддержки различных типов уплотнений.

Типичные сценарии применения:

Отливки вихревых расходомеров широко используются в области промышленного контроля процессов, таких как системы отопления и пароснабжения, водоснабжение и очистка сточных вод, химические и нефтехимические процессы, транспортировка нефти и газа, системы отопления, вентиляции и кондиционирования, системы энергоснабжения и котельные системы, везде, где требуется надежное измерение расхода и прочные конструкции.
