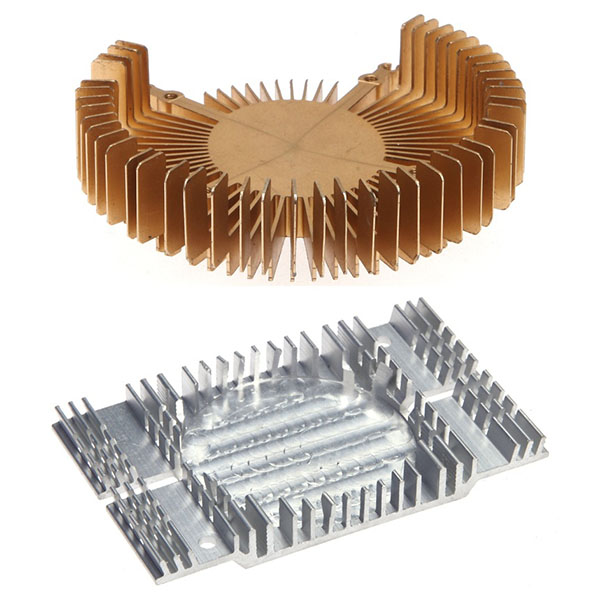

ЧПУ-обработка радиаторов для надежного теплового контроля

Радиаторы являются важными тепловыми компонентами в электронных устройствах, силовых модулях, источниках питания и промышленном оборудовании, отвечающими за эффективный отвод тепла от источника нагрева и его рассеивание в окружающую среду.

Возможности и оборудование для механической обработки:

1. Основное оборудование: пятиосевые обрабатывающие центры, вертикальные и горизонтальные обрабатывающие центры с ЧПУ, комбинированные токарно-фрезерные центры, прецизионные токарные станки с ЧПУ и большие портальные обрабатывающие центры, оснащенные высокожесткими системами инструментов, индексационными головками и испытательными стендами для динамической балансировки.
2. Возможности обработки: высокоточная формовка ребер и канавок, обработка сложных 3D-контуров и внутренних полостей, стабильная обработка тонкостенных конструкций, обработка глубоких канавок и мелких шагов, растачивание, нарезание резьбы и зеркальная обработка; поддержка выполнения нескольких критически важных операций за одну установку.
3. Автоматизация и онлайн-контроль: поддержка автоматической загрузки/разгрузки, подачи прутков, онлайн-обратной связи по измерениям и управления инструментами для повышения стабильности партии и эффективности переналадки.

Поддержка материалов и формы заготовок:

1. Обычные материалы: алюминиевые сплавы (например, 6061, 6063, 6063-T6, 7075).
2. Заготовки: листовой материал, экструдированные заготовки, фрезерованные заготовки, кованые или литые заготовки и заготовки, поставляемые заказчиком (заготовки). Мы можем порекомендовать заготовки на основе геометрии радиатора и припуска на обработку, чтобы уменьшить объем резки и контролировать затраты.

Инструменты, крепления и ключевые этапы процесса:

1. Инструменты и приспособления: используйте инструменты с твердосплавным покрытием, микрорежущие инструменты и специальные антивибрационные приспособления; приспособления разрабатываются с учетом теплопроводности и зажимных напряжений для уменьшения деформации.
2. Ключевые процессы: уделяйте приоритетное внимание выполнению критически важных операций позиционирования и обработки контактных поверхностей за одну установку, используйте пятиосевую обработку для уменьшения погрешностей повторного зажима, строго контролируйте расстояние между ребрами и их толщину, а также применяйте сегментированные стратегии чистовой обработки.
3. Управление тепловым режимом и деформацией: контролируйте тепловой вклад резания, оптимизируйте параметры резания и траектории инструмента, а при необходимости применяйте отжиг или обработку для снятия напряжений, чтобы уменьшить остаточные напряжения и геометрические отклонения.

Обработка поверхности и функциональные процессы:

1. Требования к поверхности: обеспечение низкой шероховатости и плоскостности базовых поверхностей, контактирующих с тепловым интерфейсом; снятие фаски и заусенцев с кромок ребер для предотвращения повреждения при сборке.
2. Обработка поверхности: обеспечить анодирование (цветное или твердое), пескоструйную обработку, полировку, гальваническое покрытие и антикоррозионные покрытия для улучшения коррозионной стойкости и износостойкости, а также для обеспечения однородного внешнего вида. Контактные поверхности могут быть предварительно обработаны в соответствии с требованиями к тепловому интерфейсу (TIM).

Сборка, испытания и проверка работоспособности:

1. Услуги по сборке: модульная предварительная сборка, резьбовое/клепаное/сварное крепление и предварительное нанесение теплопроводящих материалов, предлагая варианты доставки готовых к установке узлов.
2. Тестирование работоспособности: выполняем измерения теплового сопротивления, тестирование надежности при термоциклировании, тестирование воздушного потока и падения давления, тестирование герметичности и уплотнения, а также необходимые вибрационные и ударные испытания, предоставляя отчеты о тестировании и данные в соответствии с требованиями заказчика.
